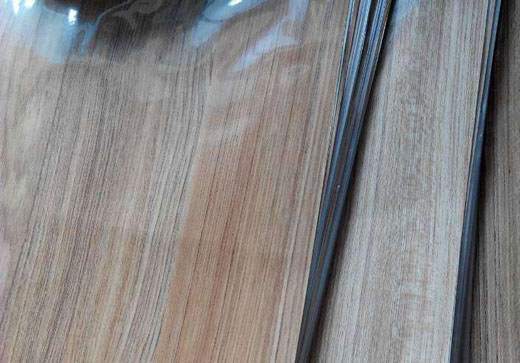

現在裝飾材料市場中有一大半的人造免漆板都是采用的三聚氰胺浸漬紙來做表面裝飾，提供色彩和花紋，而且整體需求很大，不過需求大也就帶來了各種質量問題，讓消費者很頭疼，那么今天格林雅裝飾防火板小編就來跟大家說一下“三聚氰胺浸漬紙的質量好壞是哪些原因造成的？”來幫助大家在購買的時候做個參考；

影響三聚氰胺浸漬裝飾紙質量好壞的點：

一、生產過程

三聚氰胺浸漬紙單板中密度纖維板（刨板）的生產工藝如下：基材準備→面板除塵→沖裁→熱壓→修邊→檢查→貯存。

二、基材質量控制

在生產過程中應經常檢查中密度纖維板基材和浸漬紙的質量，所有技術指標均可用于生產。

三、紙張質量和浸漬過程

為了確保浸漬薄膜紙的質量，必須嘗試高質量的裝飾原紙。無論應該測試哪種紙張，都可以使用。如果不合格，則無法進入生產線。在浸漬過程中，應嚴格按工藝要求操作，每39分鐘取樣一次，確保技術要求130％~150％，揮發分含量6％~7％，不相干≤65％;干燥的薄膜紙應立即用塑料薄膜包裹，并用橡皮條密封。儲存在空氣溫度為25°C~25°C，濕度55％~65％的倉庫內，安裝在空調倉庫內，應立即密封紙張并送至倉庫進行存放，以防止紙張的吸濕性粘合在一起，無法使用，造成不必要的經濟損失。另外，在浸漬紙的移動過程中應避免損壞;如果發現坯料表面不潔凈，應及時清理;在喂食過程中應仔細檢查基材。

四、貼面人造板的基材要求

常用的中密度纖維板和刨花板應根據客戶的不同要求購買，但刨花板產品必須符合GB/T4897-92一流產品的要求。

1）板面光滑，清潔，不允許有水漬和油污。有效尺寸必須沒有滑倒或粉碎的缺陷;

2）板材厚度偏差不超過±0.2mm，打磨均勻，不允許漏砂;

3）板的含水量應控制在6％至10％的范圍內。由于刨花板都是外包的，環境的變化可能會導致電路板的含水量發生變化。如果水分含量低，或浸漬紙的揮發物含量低，則在熱壓過程中可能發生紙板分層。因此，有必要在生產過程中的任何時間觀察并及時去除不合格的基材。

五、組裝工序

在基板居中后，它進入組裝過程。在坯料的操作中，浸漬紙應完全覆蓋在基材表面上，并且板坯的中心線應與壓機的中心線重合，以確保板坯在進入壓機后的位置。避免板坯位移引起的模板污染。

熱壓工藝質量控制熱壓過程的三個要素（熱壓溫度，熱壓壓力，熱壓時間）是相互依賴和相互約束的，需要在過程調整過程中統一分析和調整。這三個因素對單板有不同的影響。熱壓溫度主要催化浸漬樹脂的化學反應，即加速固化。根據實際生產要求和生產經驗，熱板溫度為170℃~200℃，板面壓力為2.0~3.0MPa，熱壓時間為25~50s，熱壓曲線為截面。壓力更合適。根據紙張的顏色和質量，可以適當調整溫度和時間。深色紙易于采用低溫長時間工藝。一般溫度為170°C~180°C，壓力超過40 s。淺色紙應采用高壓短時間工藝。 同時，應隨時檢查膠合板的外觀質量，以防止紙屑，昆蟲，指紋和其他污染的紙板。適當的熱壓壓力可以確?；暮徒n紙之間的良好粘合。在合適的溫度和壓力下，浸漬紙中的樹脂熔化并凝固，形成封閉且致密的表面，使基材表面變得微小。毛孔充滿了。通常，應盡可能使用較低的壓力而不影響產品的質量，這有利于設備，液壓油和基板內部結構的使用壽命;然而，低壓會影響基材與浸漬紙的粘合性。強度和樹脂流動能力。因此，在實際生產中，熱板的單位壓力應適當調整以適應基板和墊子的新穎性。

以上五點從三聚氰胺浸漬紙的原料生產到應用于板材上的后期成型進行說明，相信大家看完已經有了大概的了解，那么今天的介紹就到這里了；
